产品介绍

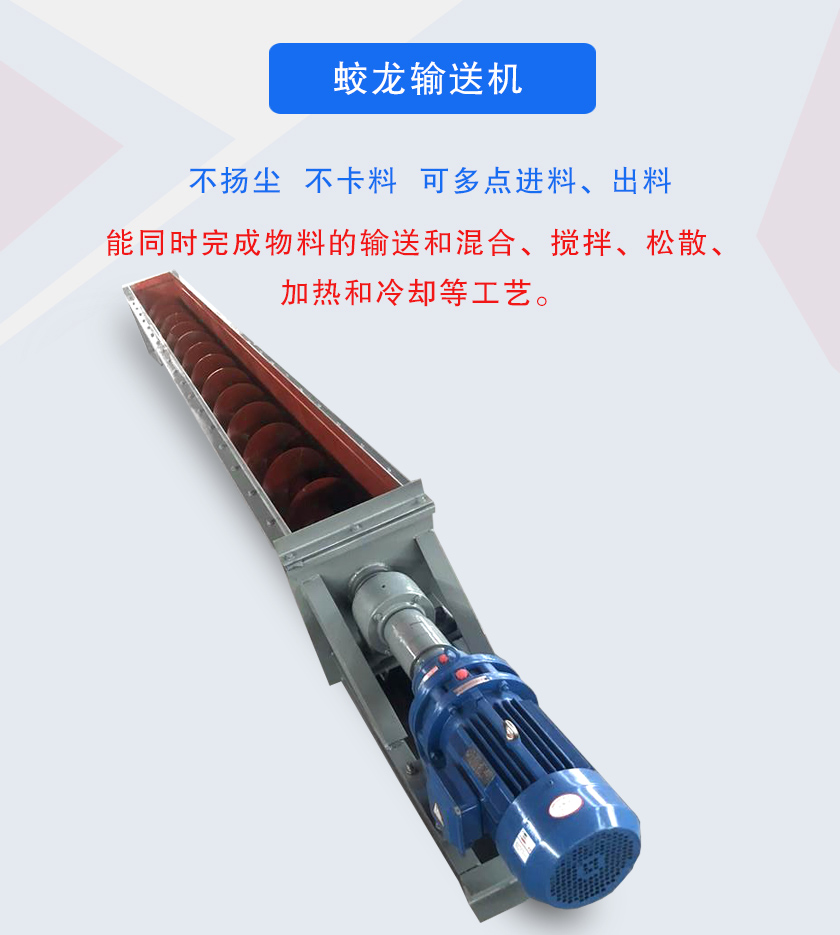

蛟龙输送机输送煤粉

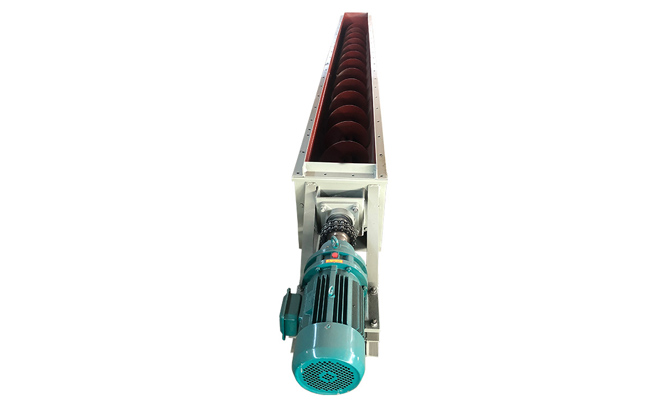

无轴蛟龙输送机输送污泥

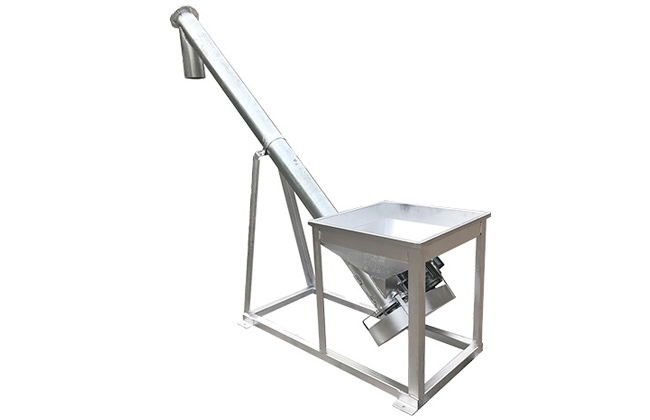

蛟龙输送机又叫绞龙螺旋输送机，要用于对各种粉状、颗粒状和小块状等松散物料的输送，可布置成水平、倾斜、垂直形式，其材质可以是碳钢、304、 316L、 321、等材质。根据不同的生产工艺要求，可将蛟龙输送机设计为：①端部进料 ，端部出料；②中间进料，两端同时出料或两端轮换出料;③端部或中间进料，另一端 或两端轴向出料。④端部或中间进料，另一端或两端轴向出料。

蛟龙输送机，通常用于水泥、煤矿、化肥、粮食等领域的物料输送。蛟龙输送机的工作原理类似于螺旋输送机，通过螺旋叶片的旋转将物料沿着输送管输送。蛟龙输送机具有输送量大、输送距离远、输送效率高等优点，适用于各种复杂的输送工况。该设备常被广泛应用于煤矿、建材、化工等行业的物料输送过程中。

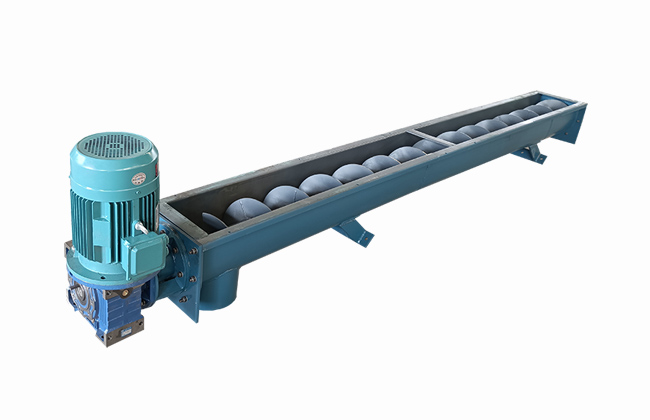

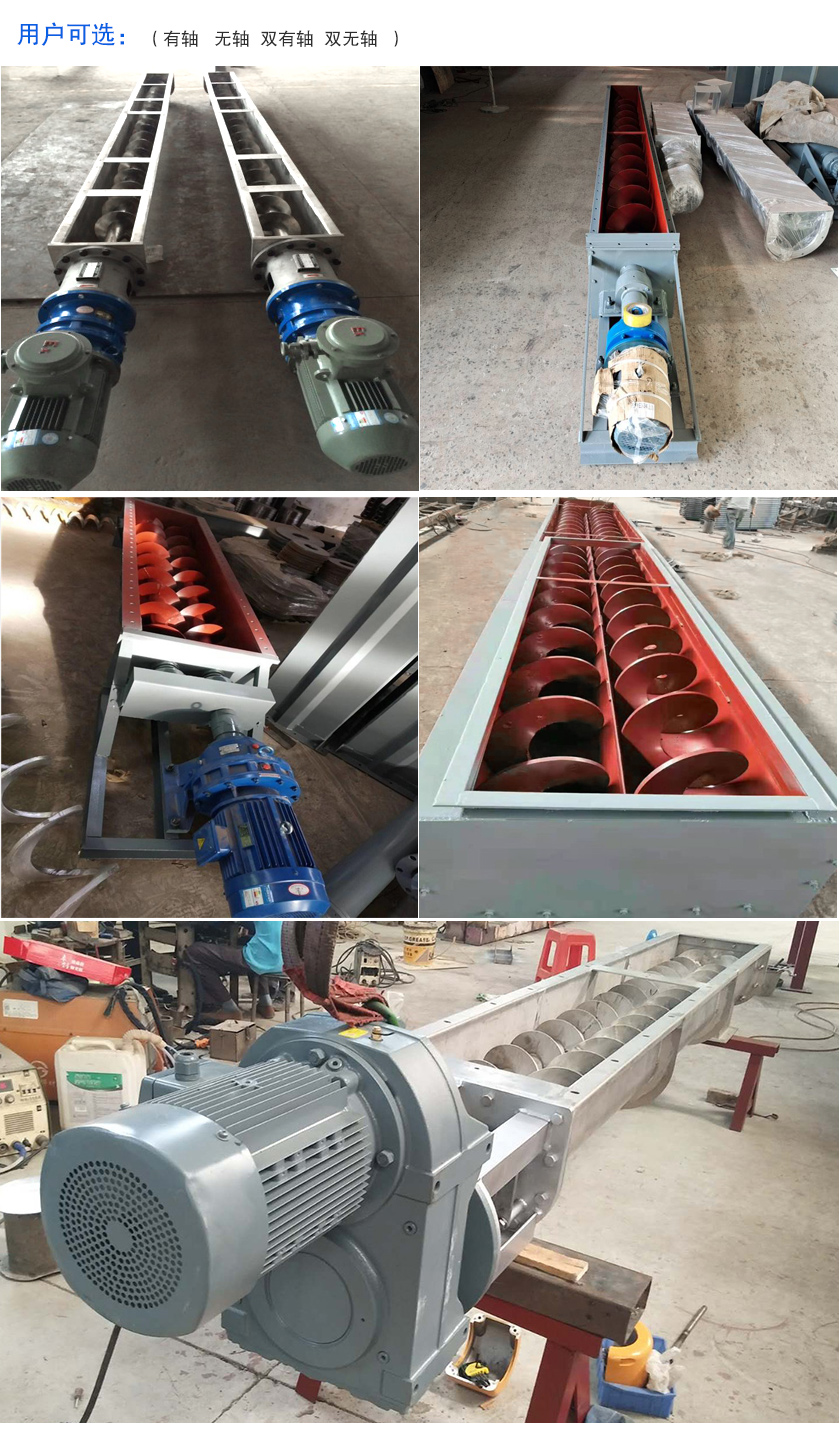

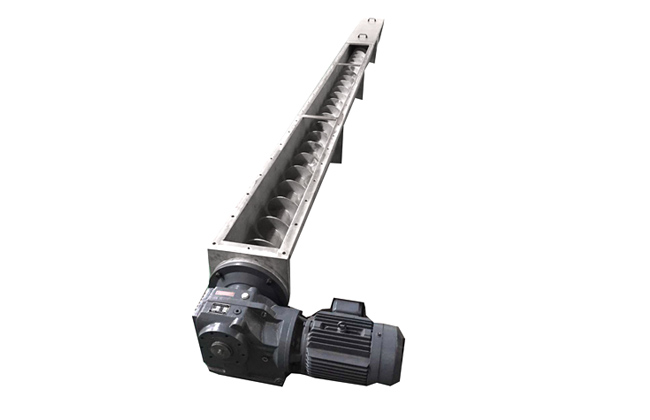

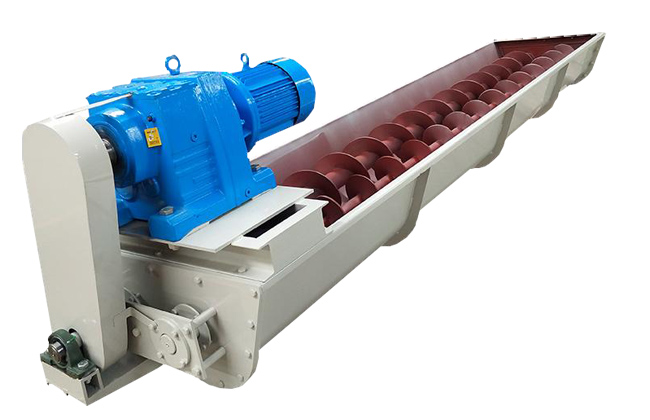

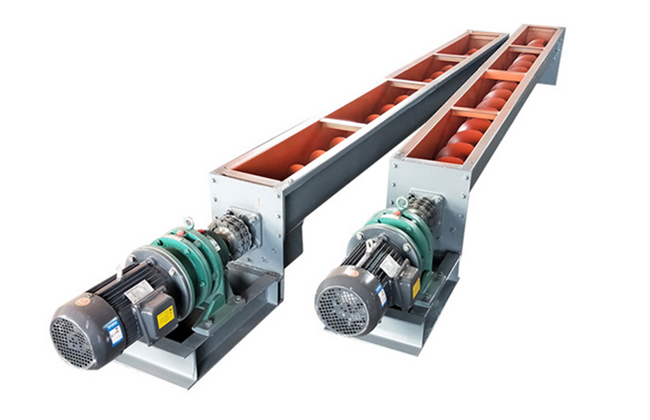

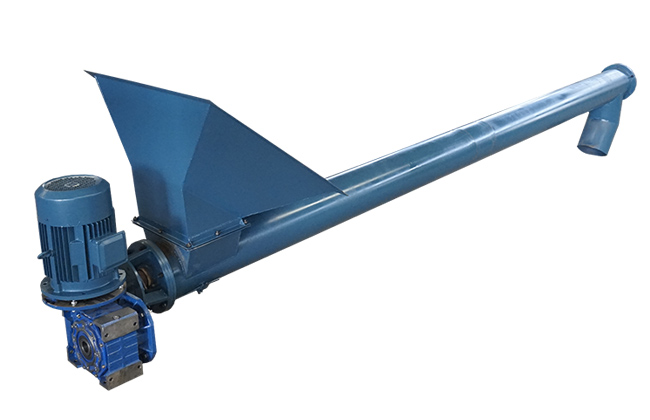

产品图片

突出优势

蛟龙输送机作为一种多功能性强、稳定可靠的输送设备，广泛应用于大型工程项目中，同时，蛟龙输送机不仅能够快速地输送各种物料，还能实现物料混合、搅拌等功能，为工程施工提供了便利。具有以下主要特点：

1、直径小、转速快，输送物料均匀不易卡料，根据易堵塞物料还可采用无轴设计，可防止物料堆积造成堵塞。

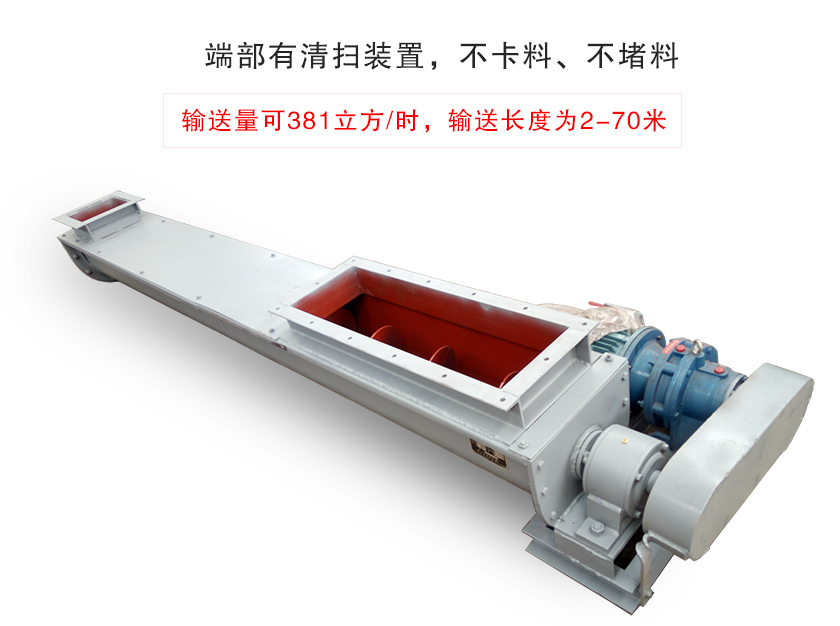

2、输送机长度可达70米，输送量可以达到381立方/时。

3、螺旋轴的旋转方向决定了蛟龙输送机的输送方向，页可以进行反方向输送。

4、可同时有若干个进料、出料口，工艺安排灵活。

5、在输送物料过程中，能同时完成物料混合、搅拌、松散、加热和冷却等工艺。

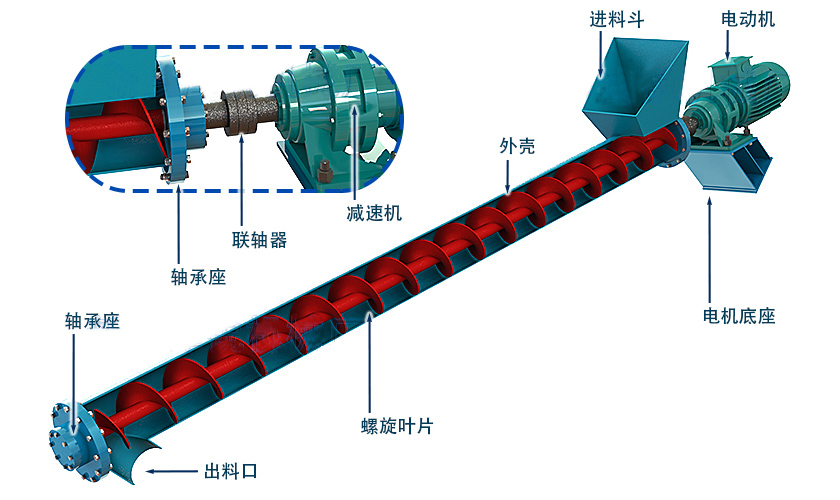

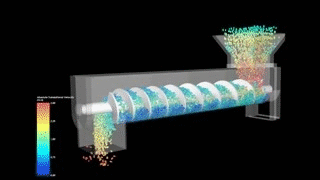

蛟龙输送机结构图

蛟龙输送机的螺旋叶片、轴承、料槽和驱动装置等组成部分，共同确保了物料的顺畅输送和工作稳定性。螺旋叶片的盘绕方向、类型和形状，轴承的位置和作用，料槽的结构以及驱动装置的设计都对螺旋输送机的性能和功能起着至关重要的作用。

1、螺旋：根据螺旋叶片在轴上的盘绕方向不同，叶片可以分为左旋和右旋，物料的输送方向由螺旋旋向及螺旋轴的转向来决定。

2、叶片：（全叶式）叶片直接焊接或铆接在轴上，用于干燥粉状小颗粒。带式：与轴间有用径向杆固定在轴上，用于有一定粘度的块状物料。叶片式：（浆叶式）具有较强的混合搅拌作用用在对物料进行搅拌、掺合的均合。成型：（锯齿式）固有齿形凹槽，起切割、松散、搅拌的作用螺旋可进行组合。

3、轴承：头部轴承：止推轴承：承受由于运送物料的阻力所产生的轴向力，放在物料的前方；中间轴承：对开式滑动轴承，用于支撑螺旋轴。

4、料槽：U型两侧壁垂直，底部呈半圆型，侧壁的上端边沿用纵向角钢加固，并以此固定盖板，保证密封及增强机槽的刚性和悬挂轴承，半圆的内径大于螺旋叶片直径约4~8mm。

5、驱动装置：主要由驱动电机和减速机组成。

蛟龙输送机工作原理

蛟龙输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作，头部及尾部轴承移至壳体外，吊轴承采用滑动轴承设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。

技术参数

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

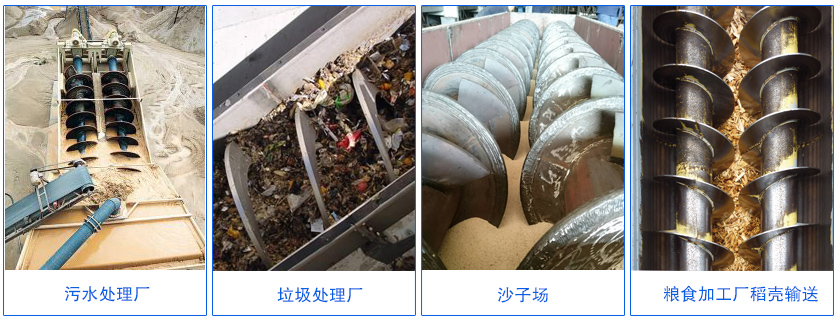

应用行业

蛟龙输送机被应用多种工业部门，如水泥搅拌站、石灰厂、水泥厂、输煤系统、化工厂、矿业等，适用输送水泥混凝土、粉料、化肥、灰渣、沙子、石子、煤粉、小块煤等粉状、小颗粒或小块状物料，物料温度小于200℃。

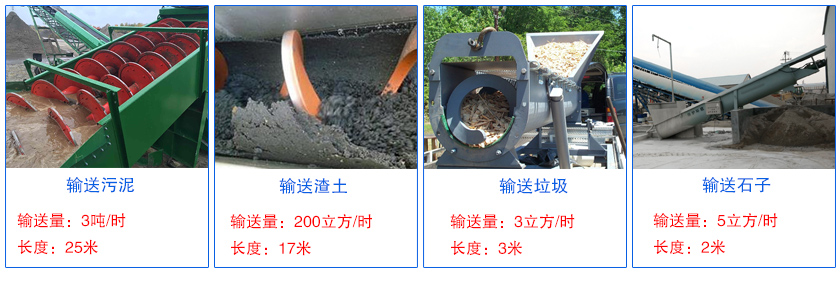

客户案例

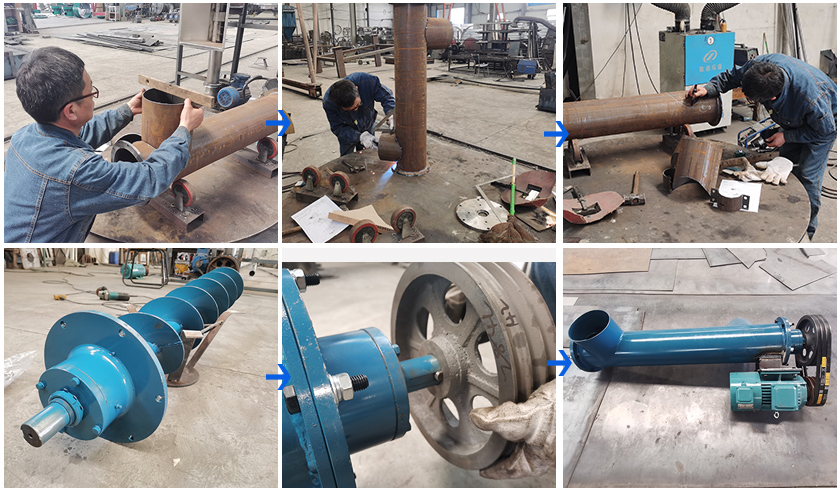

蛟龙输送机生产厂家

大汉蛟龙输送机提供高品质、多功能的输送解决方案。公司产品涵盖有轴、无轴和双轴蛟龙输送机，具有多个进料口和出料口，可同时完成输送、混合、搅拌、松散、加热和冷却等多种工艺。无论是粉末、颗?；故切】槲锪希蠛候粤渌突寄芨咝У赝瓿墒渌腿挝?，每小时输送量可达381立方，输送距离在40至70米之间，价格在3900至4000元之间。选择大汉蛟龙输送机，选择质量、选择信赖！
