什么是Z型皮带输送机？

发布时间：2026-05-26 14:12:59 作 者：大汉机械

Z型皮带输送机是一种兼具水平输送与垂直提升功能的输送设备，因整体布局呈Z字形而得名，由下水平进料段、倾斜爬坡段和上水平出料段三段组成，可在有限空间内完成高低落差输送，倾斜角度可达30°—90°，配合裙边、挡板或隔板输送带，能有效防止散料滑落，稳定输送颗粒、粉状及袋装物料。机架多采用碳钢或不锈钢，耐用易维护，是解决高差输送、节省场地空间的理想设备。

Z型皮带输送机的用途

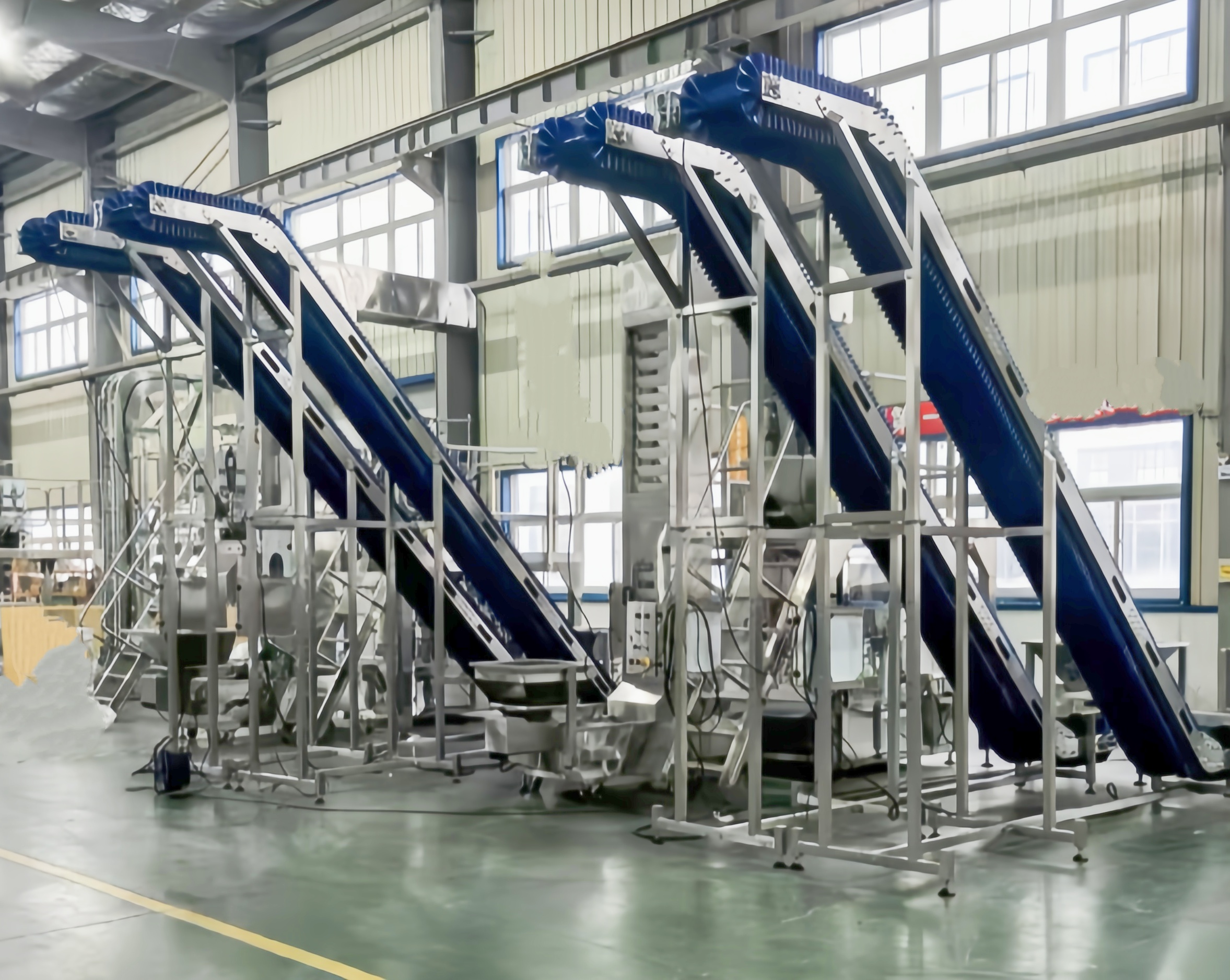

Z型皮带输送机集水平、倾斜、高位输送于一体，核心解决场地受限、存在高度落差的物料输送难题。设备通用性强，可输送玉米、杂粮、化肥、粉料、颗粒及袋装货物，多用于粮食加工、农资仓储、食品加工、化工、建材等领域。常布置在车间流水线、楼层转运、料仓对接、自动化装车等场景，能够衔接多台生产设备，实现物料连续不间断输送。

Z型皮带输送机的特点是什么？

Z型皮带输送机采用三段式Z型结构，可一站式完成高低落差输送，配备挡边隔板皮带，有效防止物料滑落、撒料，适配多种物料与复杂工况，可灵活对接流水线。

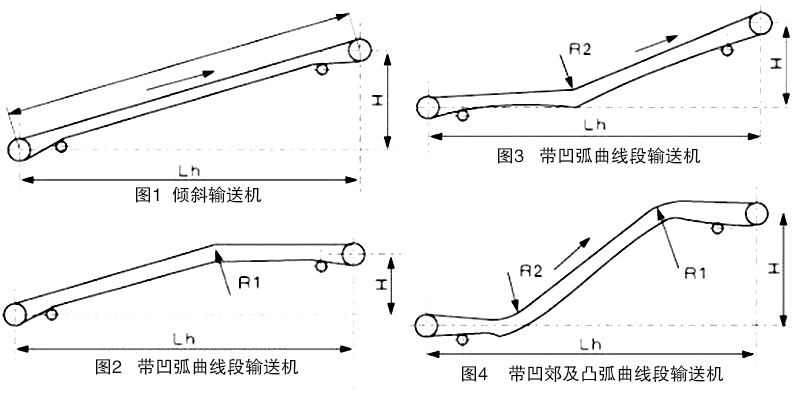

用于散状物料的大倾角或垂直输送，输送角度为0-90°（最好在70°以下）。

可连续输送500公斤以下的物料，对输送环境的差异适应性强。

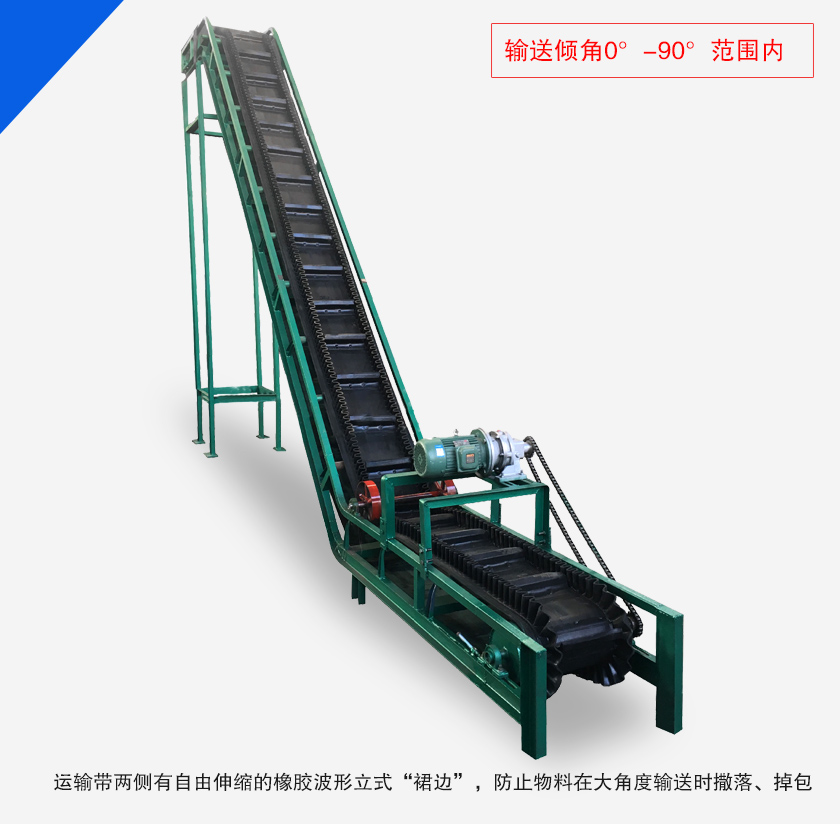

Z型带式输送机具有波纹壁和横向隔板，输送物料时不易散落。

本机可实现一次或多次受控送料，并可方便地与各种送料装置连接。

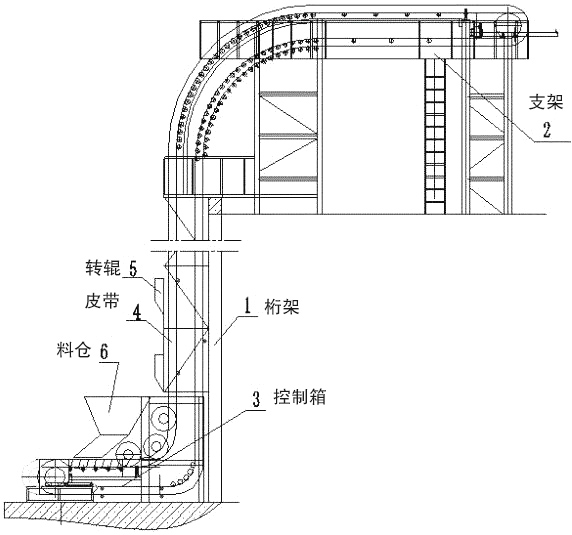

Z型皮带输送机组成结构

Z型皮带输送机整体分为下水平、倾斜爬坡、上水平三段主体，主要由机架、裙边隔板输送带、头尾驱动滚筒、托辊组、驱动电机、张紧机构及电控系统构成?；懿捎眯透趾附佣桑С盼裙蹋逝洳煌沧盎肪?。输送带搭配挡边与横隔板，杜绝物料下滑撒漏。托辊均匀排布承托皮带，保障运行平顺，张紧装置可随时调节皮带松紧，避免跑偏打滑。

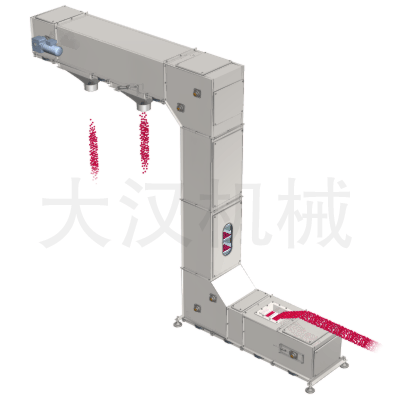

Z型皮带输送机是如何工作的？

Z型皮带输送机依靠电机、减速机组成的驱动系统提供动力，带动主动滚筒转动，牵引环形输送带做闭环循环运动。物料从下方水平段进料，依托带体上的横向隔板与侧边挡边，避免爬坡过程中滑落、撒漏。托辊组全程承托皮带与物料，保障运行平稳，张紧机构实时调节皮带松紧，防止跑偏、打滑。物料随输送带依次经过下水平、倾斜提升、上水平三段路径，最终从高位出料端卸出。

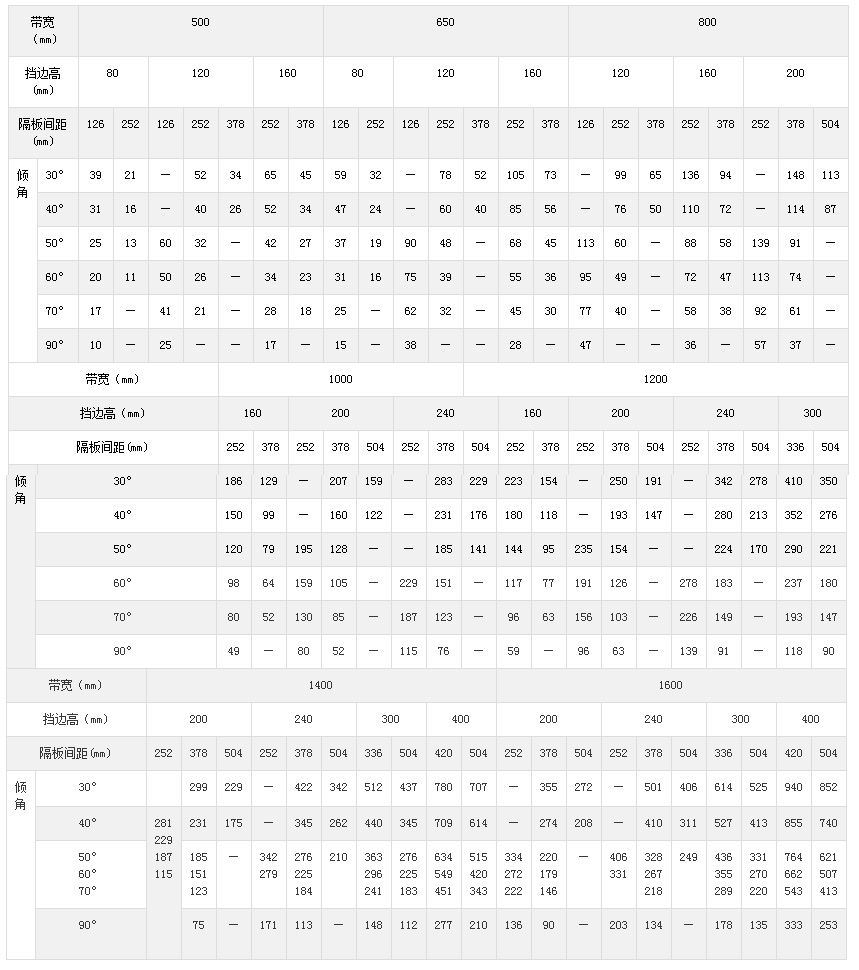

Z型皮带输送机型号与参数

型 号			ZD-3	ZD-6	ZD-10	ZD-15	ZD-20	ZD-25	ZD-30	ZD-35
输送量	100%	m³/h	6	15	22	30	45	56	68	80
	75%		4.5	11	16.5	22.5	33.5	42	51	60
料斗	斗容	L	3	6	10	15	20	25	30	35
	斗宽	mm	370	470	870	500	560	690	815	940
	斗距	mm	228.6			330
链条	节距	mm	38.1			66
	条数	——	2
	单条链条破断载荷（kv）(最小值)	——	37.6			90
链轮	齿数	——	26			22
	节圆直径	mm	316.09			463.75
料斗运行速度		m/s	≤0.3			≤0.25
传动轴转速		r/min	≤0.3
提升高度		m	≤4.5
水平输送距离		m	≤100
总功率		KW	0.75~22			1.1~22	2.2~22	5.5~22	5.5~30

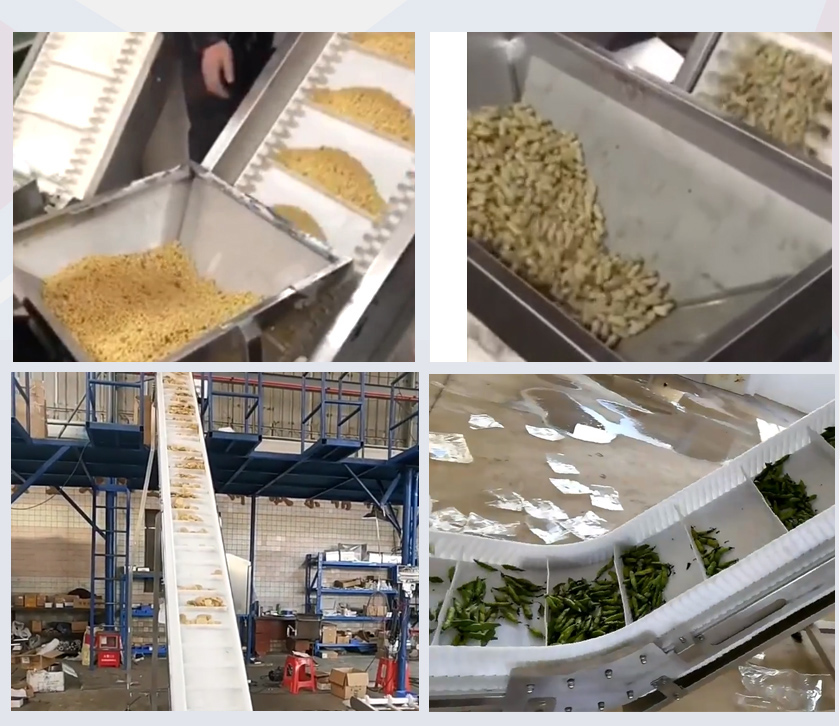

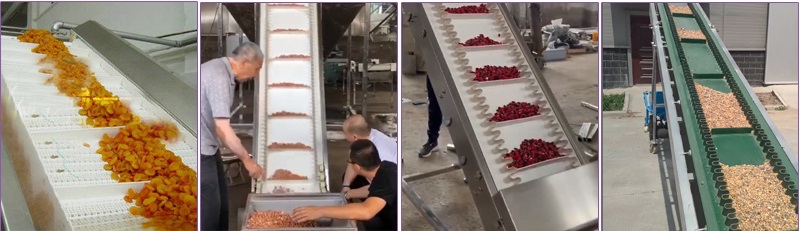

Z型皮带输送机客户案例

Z型皮带输送机凭借高低落差输送、防撒料、占地小等优势，广泛应用于粮食、农资、加工制造等多个行业，我们能根据现场工况定制规格尺寸与输送参数，众多客户投入使用后，不仅提升了输送产能，也实现了作业自动化。

粮食加工厂玉米输送：河南大型粮食加工企业车间存在高低落差输送难题，传统设备易出现玉米滑落、撒料损耗问题?？突Фㄖ谱艹?米Z型皮带输送机，含上下水平段各2米、爬坡段4米，提升高度3.2米，搭配裙边隔板防滑皮带，小时输送产量可达18吨。

食品加工毛豆输送：山东食品加工厂主要用于生产公干果蔬，选用总长7米Z型皮带输送机，上下水平段各1.5米、爬坡段4米，有效提升高度2.8米，设备可对接仓储流水线与装车工位，完美匹配现有生产线工作流程。

Z型皮带输送机生产厂家

我们拥有成熟的生产工艺与专业设计团队，支持全维度非标定制，可实地勘测现场工况，根据输送高度、设备长度、物料类型、产能需求量身打造方案。整机选用优质型材与耐磨配件，做工扎实，运行稳定，适配粮食、农资、化工、食品等多行业场景。厂家直供无中间商，性价比突出，同时提供安装指导与完善售后，从设计、生产到交付一站式服务，全力为客户打造适配现场的自动化输送设备。
