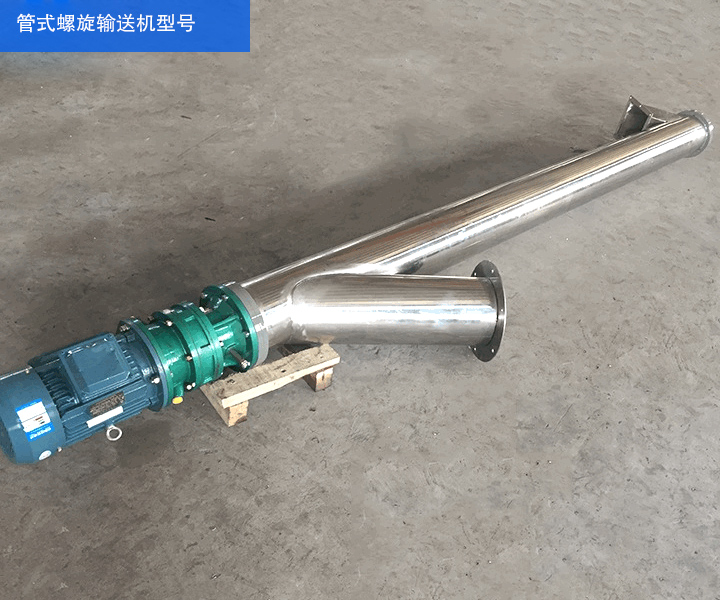

管式螺旋输送机型号

发布时间：2026-05-28 14:05:50 作 者：姚思丹

想必很多人都会对管式螺旋输送机的机型和型号有疑惑，机型是什么，和型号之间有什么关系？下面小编给大家详讲一下管式螺旋输送机的型号。

其实，机型是要大于型号的，机型指的是机器的某一个系列，而型号则是指每一个系列机器的不同型号，管式螺旋输送机按照机型可分为三种：LS管式螺旋输送机,GX管式螺旋输送机,GL管式螺旋输送机，小编给大家整理了这三种管式螺旋输送机机型的常见型号，如下：

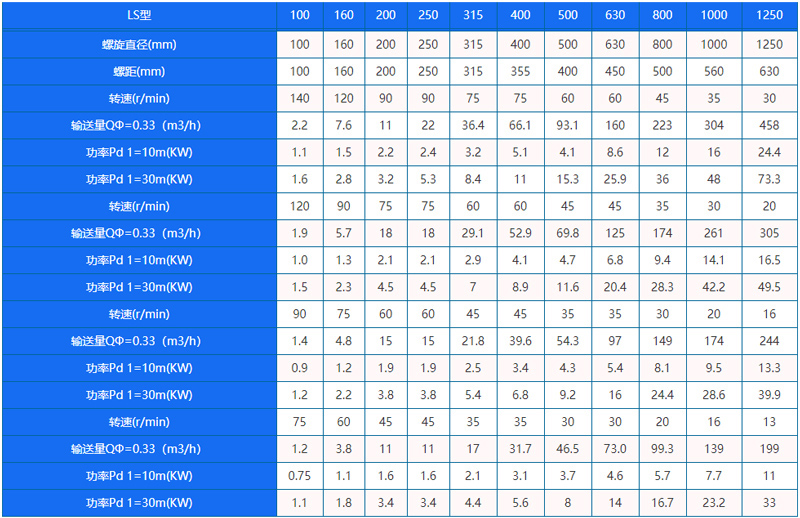

LS型管式螺旋输送机

型号 规格		螺旋 直径 mm D	螺距 mm s	转速 r/min n	标准体积输送量			转速 r/min	标准体积输送量			转速 r/min	标准体积输送量			转速 r/min	标准体积输送量
					Iv(m3/h)				Iv(m3/h)				Iv(m3/h)				Iv(m3/h)
					￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠
					0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15
小 型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90	1.9	1.4	0.6	71	1.5	1.1	0.5
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80	3.3	2.4	1.1	63	2.6	1.9	0.9
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71	6.2	4.5	2.1	56	4.9	3.6	1.6
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63	10.7	7.8	3.6	50	8.5	6.2	2.8
中 型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56	18.5	13.6	6.2	45	14.9	10.9	5.0
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50	33.1	24.2	11.0	40	26.4	19.4	8.8
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45	54.1	39.6	18	36	43.2	31.7	14.4
大 型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40	84.6	62.0	28.2	32	67.7	49.6	22.6
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32	120.9	88.6	40.3	25	94.4	69.3	31.5
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25	169.2	124.1	56.4	20	135.4	99.3	45.1
特 大 型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20	236.9	173.7	79.0	16	189.5	139.0	63.2
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16	333.1	244.3	111.0	13	270.7	198.5	90.2

常见型号：LS100、LS200、LS250、LS315、LS400、LS500

螺旋直径（mm）：和型号相对，常见型号100mm、200mm、250mm、315mm、400mm、500mm

转速(r/min):和型号相对，140、90、90、75、60，直径越长，转速越慢。

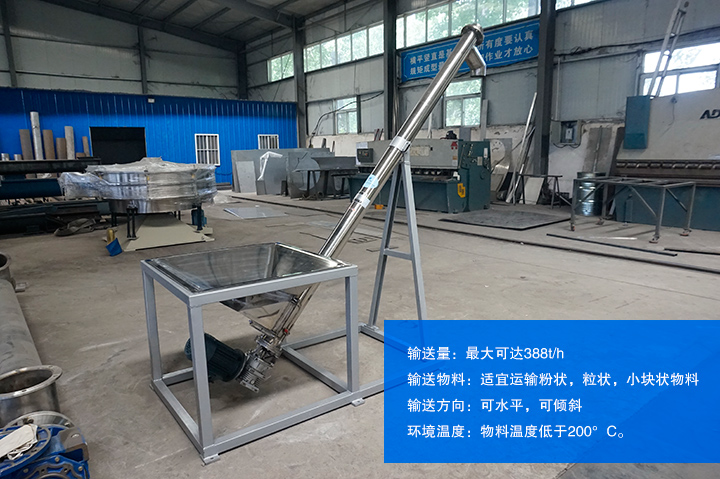

输送量（m3/h）:和型号相对，2.6、11、22、36.4、66.1、93.1，最大可达388t/h

输送物料：适宜运输粉状，粒状，小块状物料（如灰、煤等）。

输送方向：可水平，可倾斜，倾斜角度低于20°。

环境温度：外部环境为-20-50°C，物料温度低于200°C。

驱动形式：单驱动情况下，螺旋机体最大长度可达40m。

双驱动情况下机体中间采用断开轴结构，长度最大可达80m。

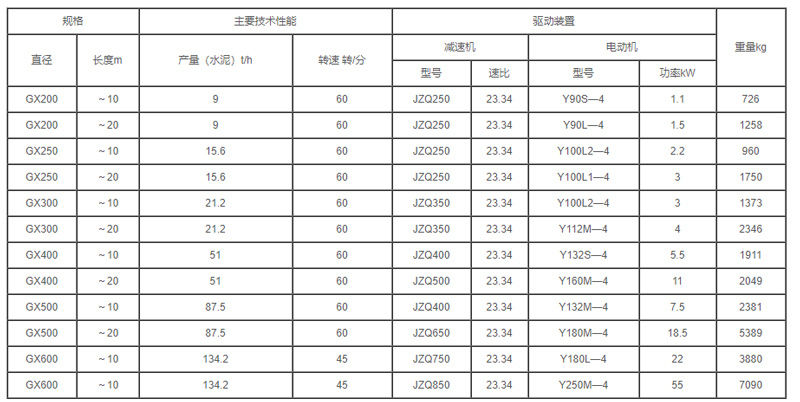

GX管式螺旋输送机

GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

常见型号：GX150、GX200、GX250、GX300、GX400、GX500、GX600

螺旋直径(mm)：150、200、250、300、400、500、600，长度在70m以下。

转速（r/min）:小于120、100、90、80、71、63、50，直径越长，转速越慢。

输送量：4.5、8.5、16.5、32.5、54、79、139

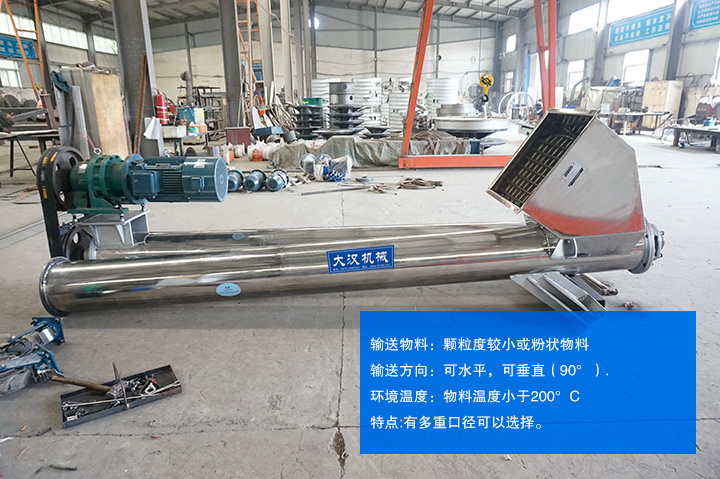

输送物料：颗粒度较小或粉状物料（如干粉，细沙），不易输送粘性物料。

输送方向：可水平，可垂直（90°）.

环境温度：外部环境为-20-50°C，物料温度小于200°C

特点:此类型的螺旋输送机是LS型的更新换代产品，有多重口径可以选择。

GL管式螺旋输送机（俗称绞龙）

常见型号:GL100、GL140、GL160、GL200、GL250、GL500

螺旋直径（mm）:88、140、163、187、240、436

输送量（t/h）:6、18、30、48、80、180

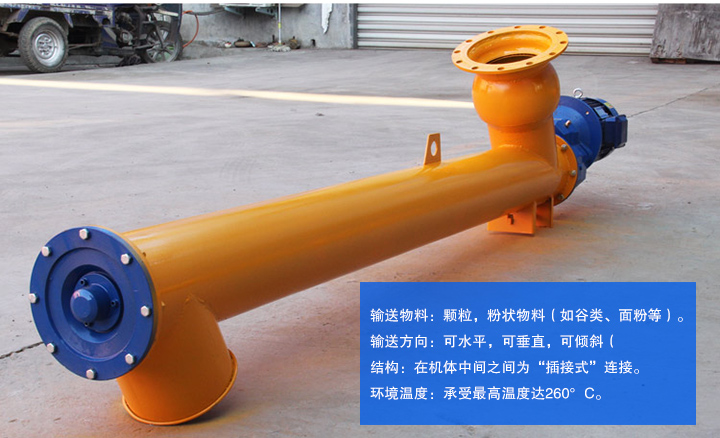

输送物料：颗粒，粉状物料（如谷类、面粉等）。

输送方向：可水平，可垂直，可倾斜（倾斜角小于60°)

结构：在机体中间之间为“插接式”连接。

环境温度：承受最高温度达260°C。

特点：产品是更新换代的，中间吊承轴结构有了质的改变。
